无油真空泵​原理及配置是怎样的

2021-04-15 关注次数:

无油真空泵与普通的正排量泵相同,由关键组件组成,例如定子,转子,旋转叶片,气缸和电动机。带有旋转叶片的转子偏心地安装在固定的圆柱体内。当转子高速旋转时,转子槽中的四个径向滑动旋转叶片将泵腔分成四个工作腔。由于离心力,汽缸壁将定子的入口和出口分开,旋转叶片一遍又一遍旋转。改变体积并从排气口排出吸入气体,以达到泵的目的。需要使用真空油的2XZ旋片式真空泵的缺点。

无油真空泵原理:无油设计,活塞往复运动,无需维护,无任何麻烦或后顾之忧。技术:先Jin的技术,准确的结构,极低的噪音(小于50dB),避免噪音干扰质量:通过了3000个小时的连续负载测试,质量可靠,2年保修,

无油真空泵配置:带真空的调节阀便于操作人员手动调节到所需的真空压力。提供易于安装的软件包,用户可以非常方便快捷地将真空泵转换为正压泵。

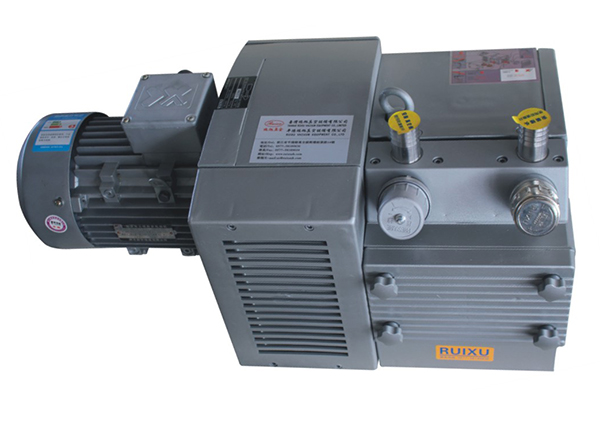

RX60无油旋片式真空泵

在无油旋片式真空泵的腔内偏心地安装一个转子。转子的外圆接触泵腔的内表面(两者之间有一个很小的间隙)。弹簧安装在转子槽中。当它旋转时,旋转叶片的顶部由于离心力和弹簧张力而保持与泵腔的内壁接触,并且转子旋转以驱动旋转叶片并使其沿着无油旋片式真空泵的内壁滑动。自由旋转叶片真空泵腔。两个旋转叶片将由转子,泵腔和两个端盖包围的月牙形空间分成A,B和C三个部分。随着转子沿箭头方向旋转,与吸入口连通的空间A的体积逐渐增加,并且处于吸入过程中。

通往排气口的空间C的体积正在逐渐缩小,并且正在排气中。中央空间B的体积也逐渐减小并且处于压缩过程中。由于空间A的体积逐渐增加(即膨胀),因此气压降低,并且无油旋片式真空泵入口处的外部气压变得比空间A的压力强。吸入气体。当空间A与吸气口隔离时,也就是说,当将其转向空间B的位置时,气体开始被压缩,其体积逐渐减小,zui后与排气口连通。当压缩气体超过排气压力时,压缩气体推动排气门打开,并且气体通过燃料箱的油层释放到大气中。

无油旋片式真空泵的连续运行达到了连续抽气的目的。当排出的气体通过空气通道并移动到另一级(低真空级)时,它在低真空级被抽出,在低真空级被压缩并释放到大气中,变成两级无油旋片式真空泵。此时,总压缩比分两个阶段得到支持,因此Ji限真空度变高。
