无油旋片式真空泵工作方式及技术配置

2020-10-27 关注次数:

无油旋片式真空泵与典型的容积泵相同,并且由主要部件组成,例如定子,转子,旋转叶片,气缸和电动机。带有旋转叶片的转子偏心安装在一个固定的圆柱体内。当转子高速旋转时,转子槽中的四个径向滑动的旋转叶片将泵腔分成四个工作室。由于离心力的作用,旋转叶片的汽缸壁将定子的进,出口分开,并反复运行以改变体积,进气从排气口排出,达到抽气的目的。这弥补了2XZ旋片式真空泵的缺点,该缺点需要使用真空油。

无油旋片式真空泵原理:无油设计,活塞往复操作,无需维护,无任何麻烦或后顾之忧。

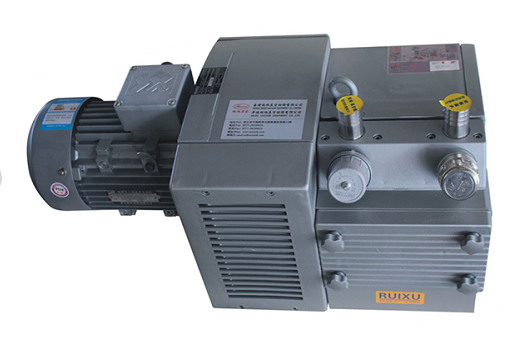

无油旋片式真空泵

无油旋片式真空泵技术:先Jin的技术,准确的结构,极低的噪音(小于50分贝),避免噪音干扰的质量:3000小时连续负载测试,可靠的质量,2年保修,别担心。

无油旋片式真空泵配置:有一个真空调节阀,方便操作员手动调节到所需的真空压力。还有一个易于购买的安装包可供购买,该安装包使用户可以轻松快速地将真空泵转换为正压。

将转子偏心安装在无油旋片式真空泵的腔体中。转子的外圆接触泵腔的内表面(两者之间有一个很小的间隙)。两个弹簧加载的旋转叶片安装在转子槽中。当旋转时,由于离心力和弹簧张力,旋转叶片的顶部保持与泵腔的内壁接触,并且转子旋转以驱动旋转叶片并沿着旋转叶片真空泵腔的内壁滑动。两个旋转叶片将由转子,泵腔和两个端盖包围的月牙形空间分成A,B和C三个部分。当转子沿箭头方向旋转时,与吸入口接触的空间A的体积为:它逐渐增加,正在吸入过程中。

通往排气口的空间C的体积正在逐渐缩小,并且正在排气。中央的空间B的体积逐渐减小,并且处于压缩过程中。由于空间A的容积逐渐增加(即膨胀),因此气压降低,旋转叶片真空泵的入口处的外部气压变得比空间A的压力强,并且气体被吸入。当空间A与吸气口隔离时,即空间B移动到该位置时,气体开始压缩,体积逐渐减小,Zui终与排气口连通。当压缩气体超过排气压力时,压缩气体将排气门推开,气体通过油箱中的油层并释放到大气中。旋转叶片真空泵的连续运行实现了连续抽气的目的。当排出的气体通过空气通道转移到另一级(低真空级)时,通过低真空级的泵将其排出,在低真空级中压缩并释放到大气中,然后是两级旋转叶片真空。泵形成。此时,总压缩比分两个阶段,因此Ji限真空度变高。
